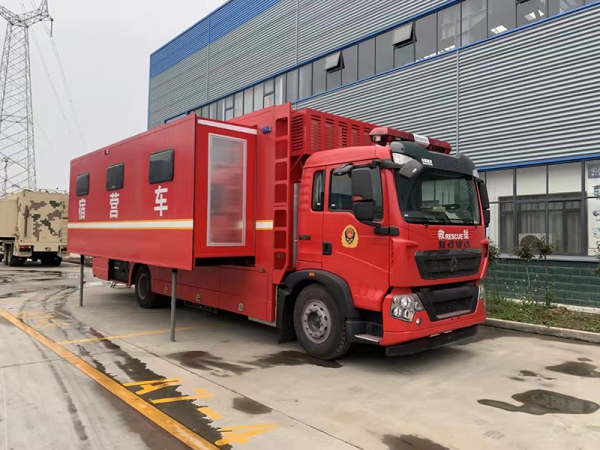

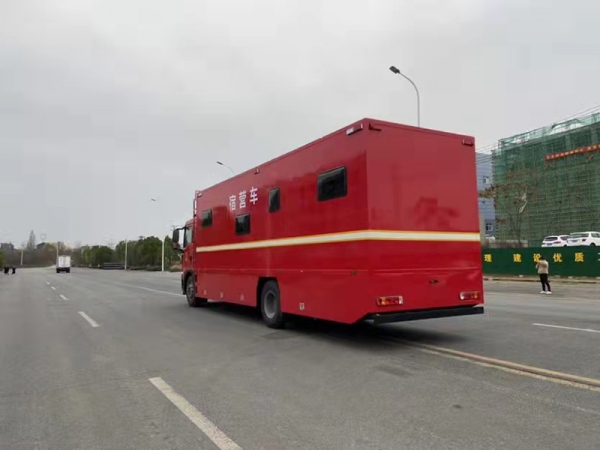

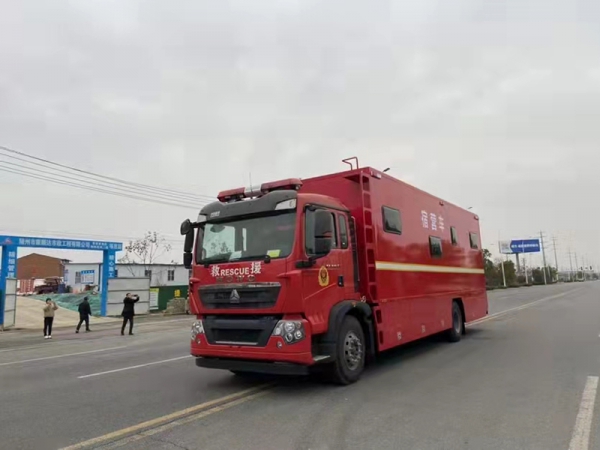

重汽宿营车整车技术参数
宿营车主要由重汽豪沃二类汽车底盘、宿营方舱、宿营**，空气调节系统、淋浴系统、水路系统、电气系统等组成。能够满足 24 人的住宿。具有舒适的就寝环境及齐全的卫生**。车辆改装设计：整车改装设计符合**对汽车设计改装的相关要求；在保证运载工具行驶安全的前提下，充分利用汽车底盘的有效载荷及底盘尺寸；能满足车载设备安装、运行和人员工作、生活需要。整车机动灵活、可靠性高、环境适应性好，性价比高。能够满足 24 人的住宿，淋浴、洗漱、阅读，空间利用率高。 整车性能符合《机动车运行安全技术条件（GB7258-2017）》、《汽车及挂车外部照明和信号装置的数量、位置和光色（GB4785-84）》、《厢式车通用规范（GJB79A-94）》、 《汽车外廓尺寸限界（GB1589-2016）》、GB 50054-95 《低压配电设计规范》；整车外廓尺寸、轴荷及质量应符合 GB1589-2016《道路车辆外廓尺寸、轴荷及质量限值》 的规定； | |
技术参数及要求 | |
名称 | 宿营车 |
外廓尺寸 | 10370*2550*3980mm |
总质量 | 15800KG |
整备质量 | 15670KG |
发动机额定功率 | 228KW |
**车速 | 95km/h |
轴距:mm | 5600mm |
排放标准 | 国Ⅴ |
乘员人数 | 2 |
底盘型号 | ZZ5207N4617E1 |
底盘驱动形式 | 4*2 |
轮胎数 | 6+1 |
前悬/后悬 | 1500/3270mm |
防抱死系统 | 有 |
轴荷 | 5600/10200 |
底盘参数
结构 | 采用全封闭驾驶室，全钢框架焊接，液压缸倾翻、带安全锁止装置。 | |
司乘人员数 | 3 | |
驾驶员位置 | 左置 | |
底盘配置 | 全钢结构液压手动操作，翻转驾驶室，为高强度安全驾驶室，悬挂优良，可适应恶劣地形环境。驾驶室内部自带冷暖空调、收音机。车门开启角度 85℃；车门把手方便戴手套开启关闭。 | |
设备 | 除原车设备外，加装有 100W **报器、****开关及指示灯、频闪灯开关、7 寸液晶倒车显示器和倒车雷达。**报系统嵌入驾驶工作平台，**、**报一体**，驾驶室预留 GPS 卫星定位系统、计算机、车载集群电台的电源接口和安装位置。 | |
仪表 | 车辆车速表、燃油表，转速表等。 | |
上装总体布局
总体布置 | 宿营舱主厢体为钢骨架、内、外蒙皮。外蒙皮为 1.5mm 后铝板，中 间 45mm 厚阻燃微孔型聚氨脂，内玻璃钢，箱体两侧扩展式方舱。 |

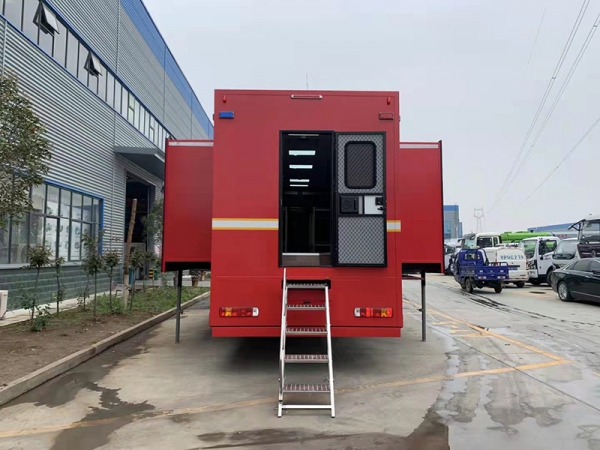

箱体内部设计 24 人上下铺。，并配备**插座阅读灯及 USB 插口。卫生间淋浴间，洗漱平台，鞋柜，箱体侧面和尾部各设计一部不锈 钢上车梯。 | |
车厢左侧配备两套**舱门，舱门下方均设置一套抽拉梯。 | |
工艺要求 | 箱体复合板使用外铝蒙皮内玻璃钢蒙皮，中间为金属骨架结构，既 保证了箱体的强度，又减轻了箱体重量。复合板中间填充保温隔热材料，既提高箱体整体强度也提高了保温隔热效果、防水、防潮。 |
平面图如下
重汽宿营车 8-12 人－标准配置明细 | |||||
一、整车参数 | |||||
1 | 外形尺寸 | 10370*2550*3980 | |||
2 | 驱动类型 | 4×2 | |||
3 | 发动机功率 | 228kw（可选装不同功率发动机） | |||
4 | 发动机排量 | 9.7L | |||
5 | 总质量(Kg) | 15800 | |||
6 | 排放标准 | GB17691-2005 国 V 排放标准 | |||
7 | 乘员人数 | 乘员人数 2 人 | |||
8 | 整备质量(Kg) | 15670 | |||
9 | **车速(Km/h) | 110 | |||
二、底盘 | |||||
序 号 | 货物名称 | 规格型号 | 品牌/ 材质 | 数量 | 单位 |
1 | 重汽豪沃底盘 | 重汽豪沃 4*2 底盘，柴油，国五排放， 重汽发动机 228KW，轴距:5600mm | 重汽 | 1 | 辆 |
2 | 副车架加装 | 汽车大梁专用，防腐处理 | 自制 | 1 | 套 |
三、厢体 | |||||
1 | 箱体 | 外部采用 1.5mm 铝平板、内部 2mm 玻 璃钢板，内部钢骨架+聚氨酯填充。厚度为 45mm; | 自制 | 1 | 套 |
2 | 后舱门 | 后门带瞭望窗的房车门 | 自制 | 1 | 个 |
3 | 地板 | 地板革 | 外购 | 1 | 套 |
4 | 宿营床铺 | 上下铺形式 1900*650，上下铺为翻转 可折叠机构 | 外购 | 6 | 套 |
5 | 窗户 | 左右厢侧板各设置 3 个，均为房车专 用外推窗，带窗帘及纱窗 | 外购 | 6 | 套 |
6 | 车前面上吊柜（内为 空调排风口） | 免漆板材质 | 自制 | 1 | 套 |
7 | 车前下储物柜 | 免漆板材质 | 自制 | 1 | 套 |
四、电气设备 | |||||
1 | 发电机 | 额定功率 5KW/汽油 | 外购 | 1 | 台 |
2 | 电视机 | 42 寸液晶 LED | 外购 | 1 | 个 |
3 | 天窗换气扇 | 24V，带逃生装置 | 外购 | 2 | 个 |
4 | 应急照明灯 | 车厢内前后各一个 | 外购 | 2 | 个 |
5 | 顶灯 | LED 平板灯 | 外购 | 3 | 个 |
6 | 蓄电池 | 200A | 外购 | 2 | 套 |
7 | 充电逆变一体机 | 2KW | 外购 | 1 | 台 |
8 | 柔性阅读灯 | 夜间照明及个人阅读 | 外购 | 12 | 个 |
9 | 单人床铺插座 | 个人手机充电 | 外购 | 12 | 个 |
10 | 燃油暖风机 | 加热功率 5KW（ 高 寒 地 区 需 加装 装 1 个 7KW） | 外购 | 1 | 个 |
11 | 空调 | 1.5P 壁挂式空调 | 外购 | 2 | 台 |
12 | 电器**箱 | **整车电路 | 外购 | 1 | 套 |
13 | 电源保护器 | 电源漏电超载过压等保护装置 | 外购 | 1 | 个 |
14 | 电缆线盘 | 50 米（带电缆盘） | 外购 | 1 | 套 |
15 | 专用水泵 | 220 伏 | 外购 | 1 | 个 |
五、卫浴设备 | |||||
1 | 卫生间 | 便携式坐便器 | 自制 | 1 | 套 |
2 | 洗嗽池 | 配备 2 个水龙头 | 定制 | 1 | 套 |
3 | 净水箱 | 400L | 定制 | 1 | 个 |
4 | 污水箱 | 200L | 定制 | 1 | 个 |
六、**系统 | |||||
1 | 水、电**系统 | **面板 | |||
七、附件 | |||||
1 | 一侧上车爬梯（带折 叠栏杆） | 防滑，防碰伤； | 自制 | 1 | 套 |
2 | 副油箱 | 200L | 自制 | 1 | 台 |
八 、 辅 助 | ||||
1 倒车导航监控系统 | 含摄像头、**器,7 寸显示屏； | 外购 | 1 | 台 |
2干粉灭火器 | 1.5KG 干粉灭火器 | 外购 | 2 | 台 |
3 烟雾报**器 | 前后各一个 | 外购 | 2 | 个 |
九 、 选 装 配 置 | ||||
1 卫星天线 | 移动中通天线 | 外购 | 1 | 套 |
2 床上用品 | 枕套，被套，床单 外购 | 外购 | 12 |
|
